ALGEMENE INLIGTING
Sikloidale ratmotors skakel hidrouliese energie (druk, olievloei) om in meganiese energie (wringkrag, spoed).Siklooidale ratmotors werk volgens die beginsel van 'n interne rat (rotor) wat binne 'n vaste eksterne rat (stator) roteer.Die interne rat dra die wringkrag oor wat gegenereer word deur die toepassing van druk van hidrouliese olie wat in die moto gevoer word, wat dan via die motor se uitsetas gelewer word.Sikloidale ratmotors het 'n hoë aansitwringkrag en konstante uitsetwringkrag teen 'n wye spoedreeks.
VERSPREIDINGSKLEP
GR-, GRS-reeksmotors het spoelklep: die verspreiderklep is met die uitsetas geïntegreer.Die kardanas draai die verspreiderklep en dra meganiese energie van gerotorstel na uitsetas oor.Die klep het hidrodinamiese laers en het oneindige lewensduur wanneer vraggraderings nie oorskry word nie.

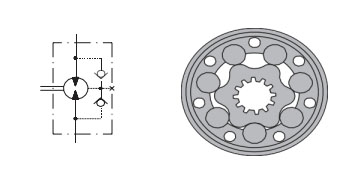

RATWIEL SET
Daar is twee vorme van ratwielstel:
Roll-gerotor-stel het tande wat met rollers toegerus is.Die rollers verminder plaaslike spanning en die tangensiële reaksiekragte op die rotor verminder wrywing tot 'n minimum.Dit gee 'n lang lewensduur en beter doeltreffendheid selfs by voortdurende hoë druk.
Rolgerotor-stelle word aanbeveel vir werking met dun olie en vir toepassings met voortdurend omkeer toedienings met voortdurend omkeer vragte.GR, GRS reeks motors het roll-gerotor stel.
AANSOEK
» Transportbande
» Voedingsmeganisme van robotte en manipuleerders
» Metaalbewerkingsmasjiene
» Tekstielmasjiene
» Landboumasjiene
» Voedselbedrywe
» Grassny masjinerie ens.
OPSIES
» Model-spoelklep, rolgerotor
» Flensmontering
» Motor met naaldlager
» Kant- en agterpoorte
» Skagte: reguit, splined en taps
» Asseël vir hoë en lae druk
» Metrieke en BSPP-poorte
» Spoedsensor
» Ander spesiale kenmerke
ALGEMEEN
Maks.Verplasing | cm3/oms | 397 | ||
Maksimum spoed | RPM | 970 | ||
Maks.Wringkrag | Nm | vervolg:610 | int.:690 | |
Maks. Uitset | KW | 15 | ||
Maks. Drukval | Mpa | vervolg:17,5 | int.:20 | |
Max.Olievloei | lpm | 75 | ||
Min. Spoed | RPM | 10 | ||
Druk vloeistof | Mineraalgebaseerde-HLP(DIN 51524) of HM(ISO 6743/4) | |||
Temperatuurspeling | -40 tot 140 | |||
Optimale viskositeitreeks | mm2/s | 20 tot 75 | ||
Filtrering | ISO-kode 20/16 (Min.) (aanbevole vloeistoffiltrasie van 25 mikron) ISO 20/16 |
Spesifikasie data vir GR-reeks motor
Verplasing (cm3/omw) | GR 50 | GR 80 | GR 100 | GR 125 | GR 160 | GR 200 | GR 250 | GR 315 | GR 400 | |
51,5 | 80,3 | 99,8 | 125,7 | 159,6 | 199,8 | 250,1 | 315,7 | 397 | ||
Maksimum spoed | Vervolg. | 775 | 750 | 600 | 475 | 375 | 300 | 240 | 190 | 0 |
Int.* | 970 | 940 | 750 | 600 | 470 | 375 | 300 | 240 | 190 | |
Maksimum wringkrag | Vervolg. | 100 | 200 | 240 | 300 | 390 | 385 | 390 | 360 | 380 |
Nm | Int.* | 130 | 220 | 280 | 340 | 430 | 460 | 470 | 470 | 470 |
Piek** | 170 | 270 | 320 | 370 | 460 | 560 | 600 | 610 | 610 | |
Maksimum uitset | Vervolg. | 7 | 12,5 | 13 | 12,5 | 11,5 | 9 | 8 | 5 | 4,8 |
Int.* | 8,5 | 15 | 15 | 14,5 | 14 | 12 | 9,5 | 8 | 6,8 | |
Maksimum drukval | Vervolg. | 14 | 17,5 | 17,5 | 17,5 | 17,5 | 14 | 11 | 8,5 | 6,5 |
Mpa | Int.* | 17,5 | 20 | 20 | 20 | 20 | 17,5 | 14 | 11,5 | 9 |
Piek** | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 20 | 15 | 11,5 | |
Maksimum olievloei | Vervolg. | 40 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
Int.* | 50 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
Maksimum inlaatdruk | Vervolg. | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
Int.* | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
Piek** | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | |
Max.Terugdruk met dreineringslyn | Vervolg. | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 |
Int.* | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
Piek** | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | |
Maks. Aanvangsdruk met ongelaaide as | 1 | 1 | 1 | 0,9 | 0,7 | 0,5 | 0,4 | 0,3 | 0,3 | |
Min aanvangsmoment | By maks.druk.drop Cont. | 80 | 150 | 200 | 250 | 320 | 330 | 310 | 315 | 315 |
By max.press.drop Int.* | 100 | 170 | 230 | 280 | 370 | 400 | 480 | 580 | 500 | |
Min. Spoed | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
Gewig (kg) | MR(F) | 6,8 | 6,9 | 7,2 | 7,3 | 7,5 | 8 | 8,4 | 9,1 | 9,8 |
MRQ(N) | 6,2 | 6,3 | 6,6 | 6,8 | 7,6 | 7,2 | 7,8 | 8,6 | 9,3 |
